中央空调室内机安装规范要求

由于目前绝大部分家装采用局部吊顶的装修方式,为配合装修,低静压风管机的安装方式大多采用侧吹的安装方式,细分的话,又可分为侧吹侧回、侧吹下回的安装方式。

中央空调室内机安装规范要求

阅读提示:本文主要介绍中央空调安装要点及规范,阅读难度低。

① 安装步骤:

确定安装位置→划线标位→打膨胀螺栓→吊装室内机;

注意:室内机必须单独固定,不得与其它设备、管线共用支吊架、不得扭弯歪斜。

② 吊装时应使用四根吊杆,吊杆直径不得小于φ10mm圆钢。吊杆长度超过1.5m时,必须在对角线处加两条斜撑以防止晃动。

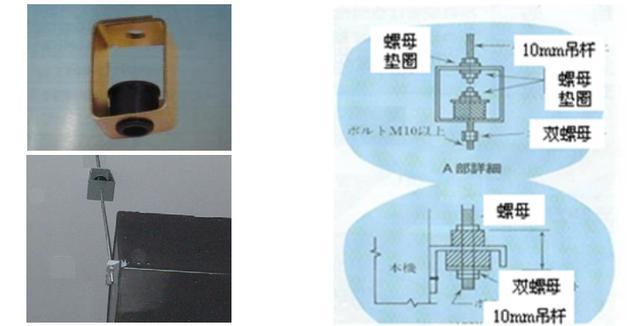

③ 吊爪下侧要用两个螺母固定室内机。为防止松动,将吊杆和螺母部分涂螺纹锁固剂。否则,会产生噪音或室内机可能掉下。

① 嵌入机的天花开孔尺寸应根据内机尺寸来确定

② 要求室内机水平或者允许排水管一侧稍低1~5mm;

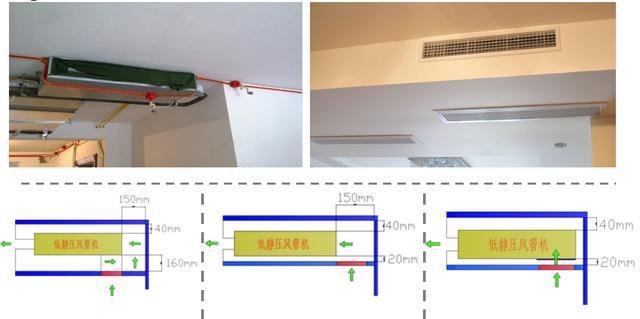

低静压风管机有两种常见气流组织形式:

① 下出风

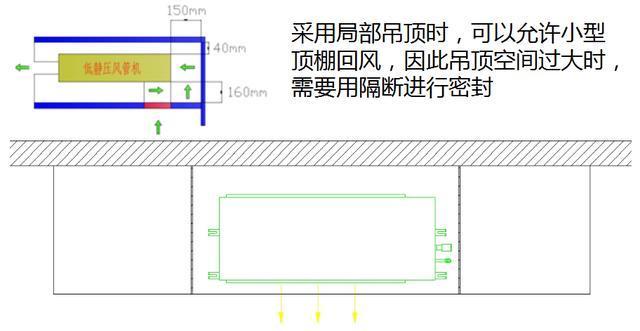

由于目前绝大部分家装采用局部吊顶的装修方式,为配合装修,低静压风管机的安装方式大多采用侧吹的安装方式,细分的话,又可分为侧吹侧回、侧吹下回的安装方式。市场上大多用侧吹下回的安装方式。

① 高静压风管机在安装之前,必须对风道的静压值进行准确计算,需要按照规范要求安装静压箱、回风箱,在风道很短的情况下,无法满足最低静压要求时,需要安装风量调节阀,以控制风量。

② 严禁采用低静压风管机的安装形式安装高静压风管机,否则会产生较高的噪音和出风温度不良的情况发生。

③ 高静压风管机禁止家装,噪音、风量等参数均不适用于家装市场,在选型时必须注意!

风道的施工流程:

风道施工一般按照以下步骤进行:

②组装风管并与机组连接

从第四步开始属于隐蔽工程验收阶段

⑥风口安装(内装工程阶段)

① 任何形式的内机在吊装完毕后,严禁拆除所有的包装,必须保留内机的塑料包装袋,直到风管安装完毕。

② 必须使用两根以上的吊装带进行吊装,内机需要在平稳的状态下匀速上升,在易损坏的地方需要用垫板或者包裹物进行保护。

中央空调室内机安装规范要求

由于目前绝大部分家装采用局部吊顶的装修方式,为配合装修,低静压风管机的安装方式大多采用侧吹的安装方式,细分的话,又可分为侧吹侧回、侧吹下回的安装方式。

中央空调室内机安装规范要求

阅读提示:本文主要介绍中央空调安装要点及规范,阅读难度低。

① 安装步骤:

确定安装位置→划线标位→打膨胀螺栓→吊装室内机;

注意:室内机必须单独固定,不得与其它设备、管线共用支吊架、不得扭弯歪斜。

② 吊装时应使用四根吊杆,吊杆直径不得小于φ10mm圆钢。吊杆长度超过1.5m时,必须在对角线处加两条斜撑以防止晃动。

③ 吊爪下侧要用两个螺母固定室内机。为防止松动,将吊杆和螺母部分涂螺纹锁固剂。否则,会产生噪音或室内机可能掉下。

① 嵌入机的天花开孔尺寸应根据内机尺寸来确定

② 要求室内机水平或者允许排水管一侧稍低1~5mm;

低静压风管机有两种常见气流组织形式:

① 下出风

由于目前绝大部分家装采用局部吊顶的装修方式,为配合装修,低静压风管机的安装方式大多采用侧吹的安装方式,细分的话,又可分为侧吹侧回、侧吹下回的安装方式。市场上大多用侧吹下回的安装方式。

① 高静压风管机在安装之前,必须对风道的静压值进行准确计算,需要按照规范要求安装静压箱、回风箱,在风道很短的情况下,无法满足最低静压要求时,需要安装风量调节阀,以控制风量。

② 严禁采用低静压风管机的安装形式安装高静压风管机,否则会产生较高的噪音和出风温度不良的情况发生。

③ 高静压风管机禁止家装,噪音、风量等参数均不适用于家装市场,在选型时必须注意!

风道的施工流程:

风道施工一般按照以下步骤进行:

②组装风管并与机组连接

从第四步开始属于隐蔽工程验收阶段

⑥风口安装(内装工程阶段)

① 任何形式的内机在吊装完毕后,严禁拆除所有的包装,必须保留内机的塑料包装袋,直到风管安装完毕。

② 必须使用两根以上的吊装带进行吊装,内机需要在平稳的状态下匀速上升,在易损坏的地方需要用垫板或者包裹物进行保护。
